文章出处: 文章作者: 发布时间:2023-07-28 14:23:00
AS料在生产制造工艺中主要以注塑成型为主,具有高冲击强度和优良的耐热性、耐油性、耐化学腐蚀性以及优良的抗化学反应能力、热变形能力等被广泛的应用于打火机外壳的材料应用中.通过UV真空电镀工艺可获得金属光泽同时改善其表面硬度,增强耐磨性属性及老化时间.
但是由于注塑脱模的过程中大部分会使用到脱模剂等,油污的存在导致AS料打火机外壳在进行UV真空镀之后表面出现油点、油斑不良问题,同时对UV底漆与基材之间的附着力也有较大的影响,出现底漆脱落导致整体真空电镀工艺良率受到影响.因此在AS料真空电镀不良缺陷首要得从前处理除油开始解决.

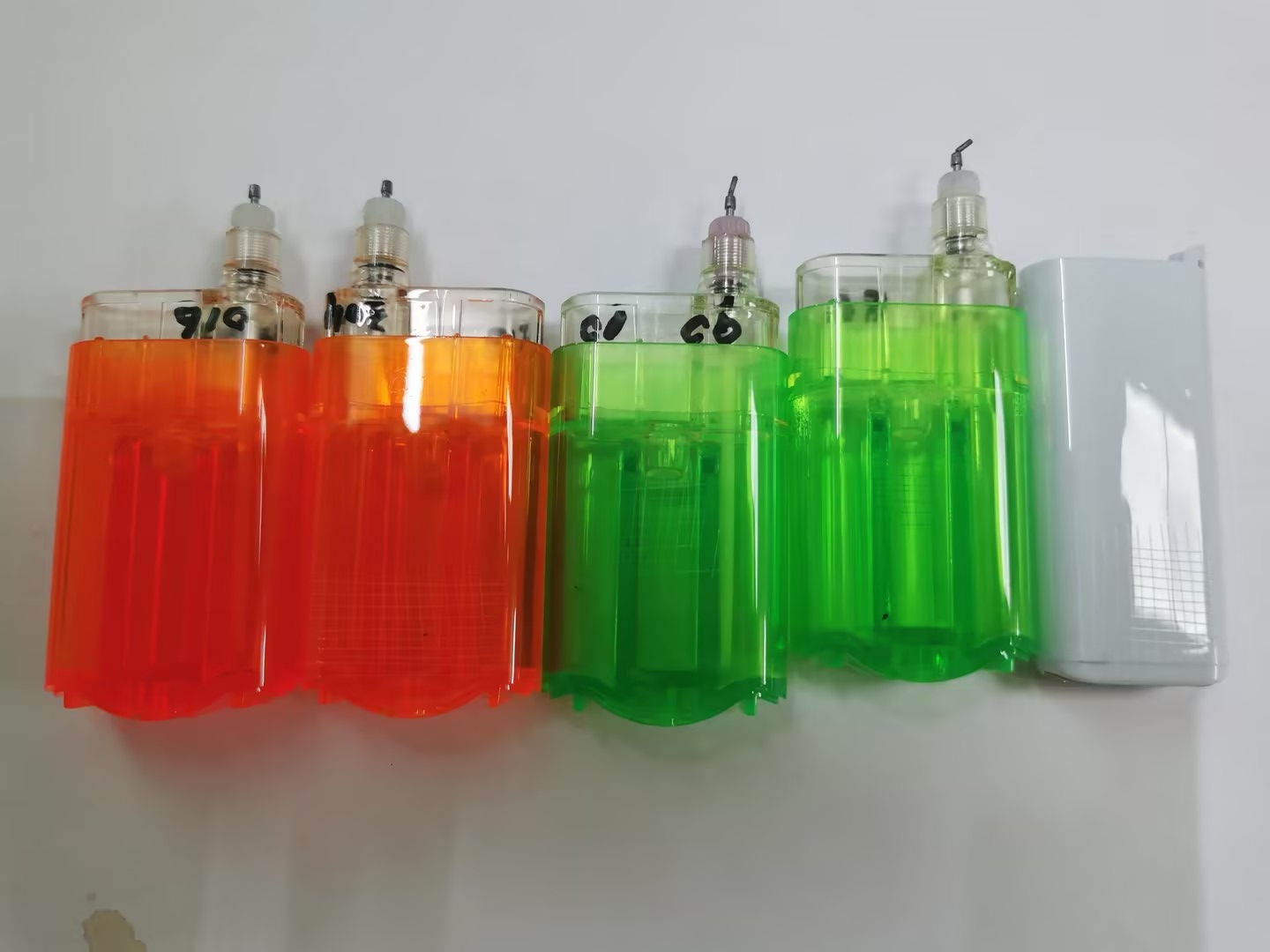

遮盖AS料打火机外壳表面注塑油污,在喷涂UV底漆之后不出现表面缺陷问题,同时增强底漆与AS料基材之间的附着结合力,达到5B百格附着力测试要求.
UV真空电镀除油的方式传统及底涂型的都有,但是相对于白电油的浸泡方式来看,通过直接喷涂在基材表面使用的电镀油污处理剂来说,处理剂的除油效率及除油稳定性更高,而且其中含有能够改善基材附着力的树脂成份,因此适用于AS料打火机外壳前处理除油.同时AS塑料表面的平整度不够,无法确保AS塑料表面UV真空镀之后获得镜面的镀膜效果,由于电镀油污处理剂具有一定的膜厚,也可以达到一定的填充辅助作用.
